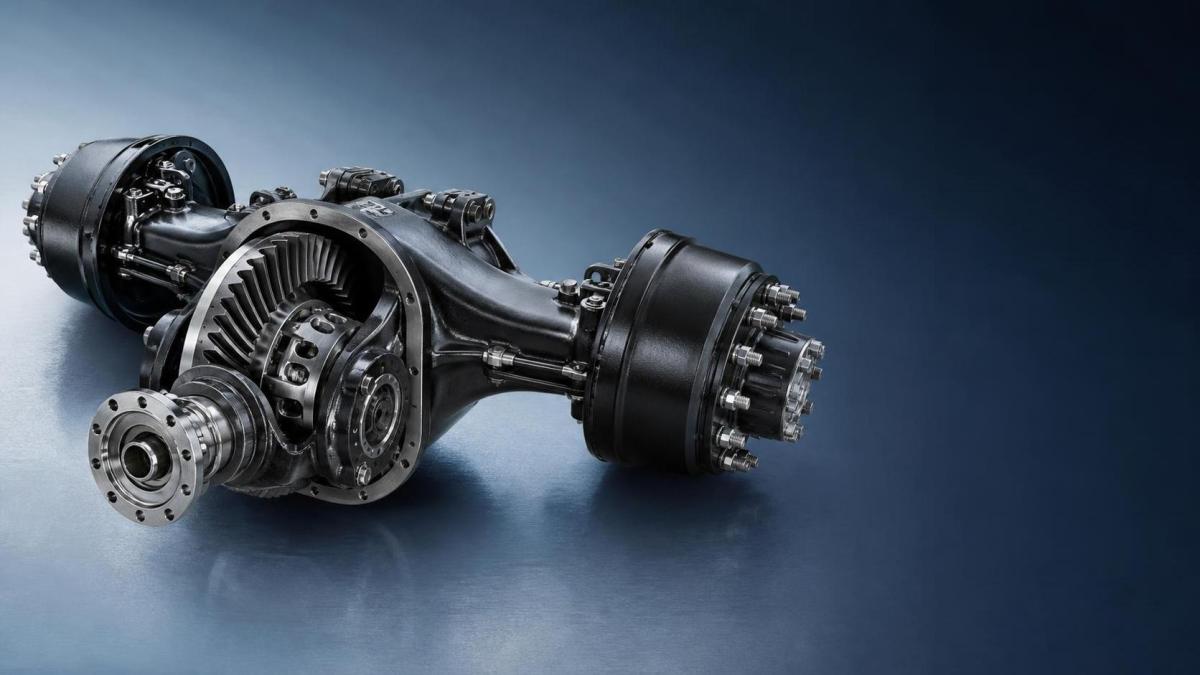

Ведущий мост на магистральном тягаче: передача крутящего момента, функции дифференциала и обслуживание

Ведущий мост тягача с полуприцепом — это не просто конструктивный элемент, воспринимающий нагрузки на колесных концах. Это конечный узел передачи крутящего момента между карданным валом и дорожным покрытием, и его состояние напрямую влияет на тяговое усилие, расход топлива, износ шин, устойчивость автомобиля и срок службы трансмиссии и подвески.

При тяжелых перевозках оценка моста не должна ограничиваться номинальной грузоподъемностью моста или передаточным числом из каталога. Важный вопрос заключается в том, может ли полная система моста — картер главной передачи, дифференциал, полуоси, колесные концы, балка моста, смазочный материал и соединения с подвеской — передавать требуемый крутящий момент в реальных рабочих циклах без чрезмерного нагрева, повреждения шестерен, смещения подшипников или загрязнения масла. Это особенно важно для машин с высокой полной массой автопоезда, горных маршрутов, строительных перевозок и парков, эксплуатируемых с частыми троганиями на малой скорости.

Как крутящий момент передается через ведущий мост

Крутящий момент поступает в ведущий мост через входной фланец, обычно от карданного вала, соединенного с выходом коробки передач или межосевым дифференциалом в тандемной ведущей схеме. Внутри картера моста ведущая шестерня передает вращающее усилие ведомой шестерне. Ведомая шестерня крепится болтами к корпусу дифференциала, поэтому ее вращение приводит в движение узел дифференциала и через полуосевые шестерни — левую и правую полуоси.

Путь передачи крутящего момента можно представить следующим образом:

Выход коробки передач → карданный вал → входной фланец → ведущая шестерня → ведомая шестерня → корпус дифференциала → полуосевые шестерни → полуоси → ступицы колес → шины.

На каждом этапе изменяются механические условия. Карданный вал обычно работает при относительно высокой скорости и меньшем крутящем моменте. В главной передаче понижение с помощью ведущей и ведомой шестерен снижает скорость вращения, но увеличивает крутящий момент. Поэтому ведущий мост подвергается очень высоким нагрузкам на зубья, даже когда двигатель не развивает максимальный крутящий момент.

Для упрощенной оценки крутящий момент на колесном конце зависит от крутящего момента двигателя, передаточного числа коробки передач, передаточного числа главной передачи, КПД трансмиссии и радиуса качения шины. Меньшее в числовом выражении передаточное число главной передачи, например 3.08:1, снижает обороты двигателя при движении с крейсерской скоростью по сравнению с передаточным числом 4.44:1, но также обеспечивает меньшее увеличение крутящего момента на мосту. Автомобилю, которому приходится многократно трогаться на уклонах с тяжелым грузом, может требоваться другое передаточное число моста, чем магистральному тягачу, работающему преимущественно на ровных автомагистралях.

Поэтому выбор передаточного числа нельзя рассматривать отдельно от передаточных чисел трансмиссии, диаметра шин, кривой крутящего момента двигателя, предполагаемой полной массы автопоезда, требований к троганию с места, рельефа дорог и целевой крейсерской скорости. Технически исправный мост все же может плохо соответствовать грузовику, если его передаточное число выбрано только ради экономии топлива на шоссе.

Зацепление ведущей и ведомой шестерен определяет долговечность моста

Гипоидная зубчатая пара в обычном ведущем мосту грузовика заслуживает особого внимания. В отличие от простых конических шестерен, гипоидные шестерни работают со смещением между осями ведущей и ведомой шестерен. Такая конструкция позволяет расположить трансмиссию ниже и соответствует компоновочным требованиям тяжелых автомобилей, однако она также создает значительное скольжение между поверхностями зубьев.

Это скольжение требует, чтобы смазочный материал сохранял прочную защитную пленку при высоком контактном давлении. Несоответствующая спецификация масла, низкий уровень масла, чрезмерная температура масла, попадание воды или загрязнение частицами износа могут быстро повредить поверхность зубьев. Типичное развитие повреждения начинается с полирования или аномальных пятен контакта, затем появляются задиры, питтинг, выкрашивание, синее изменение цвета из-за перегрева либо повреждение кромок зубьев вследствие неправильного пятна контакта.

Шум шестерен — это не только вопрос комфорта. Гул при движении накатом, под тягой или в обоих режимах может указывать на различные неисправности:

• Шум при ускорении: часто связан с контактом шестерен на рабочей стороне, предварительным натягом подшипников ведущей шестерни, глубиной установки ведущей шестерни или чрезмерным боковым зазором.
• Шум при замедлении: может указывать на проблемы контакта на стороне наката или ошибки регулировки шестерен.
• Шум, изменяющийся при повороте: может быть связан с шестернями дифференциала, подшипниками колес или нагрузкой, связанной с полуосями.
• Постоянный гул, не зависящий от положения педали акселератора: часто требует проверки подшипников картера, подшипников колесных концов, состояния шин и компонентов трансмиссии, а не немедленной замены зубчатой пары.

При восстановлении картера моста распространенной, но дорогостоящей ошибкой является замена шестерен без контроля глубины установки ведущей шестерни, предварительного натяга подшипников, биения ведомой шестерни, бокового зазора и пятна контакта. Зубчатая пара может плавно вращаться на стенде, но преждевременно выйти из строя при эксплуатации под нагрузкой, если пятно контакта расположено слишком близко к пятке, носку, вершине или основанию зуба. Значения регулировки должны соответствовать конкретной документации производителя моста; общие «типовые» размеры не заменяют процедуру для конкретной модели.

Что фактически делает дифференциал — и чего он не делает

Дифференциал позволяет левому и правому ведущим колесам вращаться с разной скоростью. Это необходимо при повороте, поскольку внешнее колесо проходит большее расстояние, чем внутреннее. Без действия дифференциала шины испытывают сильное проскальзывание, увеличиваются нагрузки на рулевое управление и может возникнуть скручивание трансмиссии.

В открытом дифференциале передаваемый крутящий момент ограничивается колесом с наименьшим доступным сцеплением. Это часто понимают неправильно. Дифференциал не «направляет мощность» активно к проскальзывающему колесу; он допускает разницу скоростей, при этом доступное тяговое усилие ограничено стороной с низким сцеплением. На мокром покрытии, рыхлом грунте, снегу или неровных строительных дорогах одно колесо может буксовать, тогда как другое получает недостаточный полезный крутящий момент для движения автомобиля.

По этой причине многие тяжелые грузовики используют межколесную блокировку дифференциала, особенно в специализированных, региональных и смешанных дорожных парках. При включении блокировка механически соединяет полуосевые шестерни или полуоси, так что оба колеса вращаются вместе. Это улучшает сцепление, однако блокировку следует использовать только при необходимости и в соответствии с инструкциями производителя автомобиля. Включение блокировки дифференциала на покрытии с высоким сцеплением или ее сохранение во время крутых поворотов может перегрузить полуоси, шлицы, шестерни и шины.

Тягачи с тандемным приводом имеют еще один уровень: делитель мощности или межосевой дифференциал. Он компенсирует разницу скоростей между передним и задним ведущими мостами. Автомобиль может иметь межосевую блокировку, межколесные блокировки или обе системы. При техническом осмотре эти системы не следует считать взаимозаменяемыми. Неисправность межосевого дифференциала, привода блокировки, пневматической системы, переключателя или индикатора может вызвать жалобы на недостаточное сцепление, которые первоначально выглядят как проблема заднего дифференциала.

Балка моста и соединения с подвеской являются частью пути нагрузки

Может возникнуть соблазн оценивать картер и шестерни как весь ведущий мост, однако балка моста и ее соединения с подвеской не менее важны. Балка передает вертикальную нагрузку, реактивные усилия торможения, тяговое усилие и ударные нагрузки от дороги на подвеску. Погнутая балка может изменить соосность полуосей и геометрию колесных концов; ослабленные или изношенные соединения подвески могут вызвать изменение углов трансмиссии, неравномерный износ шин и циклические нагрузки, сокращающие срок службы компонентов.

На системах подвески с несколькими осями необходимо проверять опоры балансирного вала, цапфовые опоры, реактивные тяги, площадки рессор и соединения U-образными болтами вместе с ведущим мостом. Износ в этих точках может изменить распределение нагрузки между осями, увеличивая напряжения в колесных подшипниках и компонентах дифференциала, даже если сам картер собран правильно.

Для автомобилей на базе конфигураций Mercedes-Benz SK или Beiben NG80 при замене компонентов подвески необходимо проверять геометрию отливки, размеры отверстий, качество механической обработки, монтажные соединения и однородность материала, а не полагаться на визуальное сходство. Такой компонент, как Опора цапфы подвески / опора балансирного вала 6243250112 для Mercedes-Benz SK и Beiben NG80, влияет на путь нагрузки подвески рядом с мостом и должен оцениваться на предмет размерной совместимости с фактической компоновкой автомобиля.

Смазка — это вопрос контроля состояния, а не обычная задача доливки

Смазочный материал моста одновременно выполняет несколько функций: разделяет поверхности зубьев шестерен, охлаждает ведущую и ведомую шестерни, защищает подшипники, переносит загрязнения к магнитной сливной пробке и помогает предотвращать коррозию. В сильно нагруженном ведущем мосту тягача с полуприцепом качество смазочного материала является прямым индикатором внутреннего состояния.

При проверке масла следует учитывать не только уровень. Технически полезный осмотр включает:

• внешний вид и запах масла;
• наличие металлических частиц на магнитной пробке;
• видимое загрязнение водой или эмульгирование;
• утечки через уплотнения в местах ведущей шестерни, фланца картера, ступицы и полуосей;
• признаки перегрева возле картера и колесных концов;
• правильный тип смазочного материала для гипоидных шестерен моста и условий эксплуатации.

Небольшое количество мелкодисперсной металлической пасты на магнитной пробке может быть нормальным в течение межсервисного интервала, особенно после обкатки или недавнего ремонта. Крупные фрагменты, острые частицы, материал бронзового цвета или быстро растущее количество загрязнений не являются нормой. Они требуют расследования до того, как в мосту произойдет катастрофическое разрушение шестерен или подшипников.

Уровень масла следует проверять на ровной площадке и согласно процедуре производителя моста. Переполнение может вызвать вспенивание смазочного материала или вытеснение масла через уплотнения; недостаточный уровень ухудшает охлаждение шестерен и подшипников. Интервалы замены смазочного материала должны учитывать инструкции производителя грузовика и фактическую тяжесть эксплуатации. Длительная работа на автомагистрали, высокая температура окружающей среды, внедорожное загрязнение, частое воздействие воды и продолжительная работа с высокой нагрузкой предъявляют разные требования к обслуживанию.

Точки обслуживания, позволяющие выявить проблемы на ранней стадии

Профилактическое обслуживание наиболее эффективно, когда последовательность осмотра соответствует пути передачи усилий через мост. Начинайте с внешних элементов, затем переходите внутрь.

Входная зона и картер. Проверьте фланец ведущей шестерни на люфт, утечки через уплотнение, поврежденные вилки и аномальное радиальное перемещение. Утечку через уплотнение ведущей шестерни иногда считают незначительной проблемой прокладки, однако повторяющиеся утечки могут указывать на чрезмерный люфт подшипников ведущей шестерни, изношенную уплотнительную поверхность или неправильный предварительный натяг при сборке.

Состояние балки. Осмотрите сварные зоны, участки площадок рессор, кронштейны реактивных тяг и области возле отверстия картера дифференциала на наличие трещин, деформаций, коррозии и просачивания масла. Повреждение балки особенно актуально после сильных ударов о выбоины, наездов на бордюры или случаев перегрузки.

Колесные концы. Проверьте наличие утечек масла из ступиц, загрязнения смазки, где это применимо, аномальной температуры ступиц, проблем с осевым люфтом, поврежденных шпилек и состояние уплотнений. Отказ колесного подшипника может загрязнить систему смазки моста или вызвать нагрев, ошибочно приписываемый дифференциалу.

Полуоси и шлицы. При снятии полуоси осмотрите шлицы на фреттинг-износ, следы скручивания, поверхностные трещины и износ в точках контакта. Повторяющиеся поломки полуосей часто указывают на системную проблему: неправильный номинальный крутящий момент, неправильное использование блокировки, несоосность подвески, перегрузку, резкие тяговые нагрузки или несовместимые детали, а не просто на дефектную полуось.

Работа сапуна. Забитый сапун моста повышает внутреннее давление при нагреве масла. Это может вытеснять смазочный материал через в остальном исправные уплотнения. Сапуны недороги, но при обслуживании ими часто пренебрегают.

Проверки совместимости запасных частей

Для выбора заменяемых деталей недостаточно сопоставить марку грузовика или название семейства мостов. Разные производственные серии могут иметь отличия по числу шлицев, длине полуосей, размерам центрирующих поясков ступиц, рисунку фланцев, конструкции блокировки дифференциала, передаточному числу, тормозной системе и наличию датчиков. У импортных тяжелых грузовиков одна и та же торговая марка также может иметь разные спецификации мостов в зависимости от рынка, конфигурации шасси или исходного применения.

Перед утверждением картера, зубчатой пары, полуоси, уплотнения, компонента, связанного с балкой, или детали крепления подвески сравните со снятым узлом и документацией автомобиля следующее:

• идентификацию модели моста и серийную информацию моста, если она доступна;
• количество зубьев ведомой и ведущей шестерен;
• схему крепления картера и общие габаритные размеры;
• размеры входного фланца и тип соединения трансмиссии;
• конфигурацию блокировки дифференциала и интерфейс привода;
• количество шлицев полуоси, основной диаметр, рабочую длину и конструкцию фланца;
• совместимость ступицы, подшипника, уплотнения и датчика ABS;
• геометрию крепления балки и подвески.

Идентификация деталей только по фотографии является высокорисковой практикой, особенно для компонентов моста и подвески. Номера отливок могут быть полезны, однако их следует сопоставлять с измеренными размерами и данными конкретного автомобиля. Внешне похожая деталь может физически устанавливаться, но приводить к неправильному предварительному натягу, несоосности, недостаточной несущей способности или помехам при ходе подвески.

Интерпретация характерных неисправностей в эксплуатации

Неисправности ведущего моста часто дают сведения об условиях эксплуатации. Повторяющиеся отказы ведущей и ведомой шестерен могут указывать на неправильную регулировку, разрушение смазочного материала, чрезмерную нагрузку или несоответствие передаточного числа, из-за которого трансмиссия работает в режиме высокого крутящего момента. Повторяющиеся отказы уплотнений ступиц могут быть вызваны забитыми сапунами, изношенной регулировкой подшипников, поврежденными поверхностями цапф или перегревом ступиц. Поломки полуосей после тяговых нагрузок могут быть связаны с работой блокировки дифференциала на твердом покрытии или ударной нагрузкой из-за подпрыгивания колес.

Поэтому техническая оценка должна различать отказ отдельного компонента и отказ системы. Замена только видимо поврежденной детали может временно восстановить работу, но не устранит первопричину, если остаются без внимания соосность, смазка, практика эксплуатации или износ соседних элементов подвески.

Наиболее надежная оценка ведущего моста тягача с полуприцепом объединяет проверку спецификаций, анализ дорожных симптомов, проверку смазочного материала, контроль размеров и осмотр окружающих компонентов подвески и трансмиссии. Такой подход медленнее, чем замена деталей только на основании шума или визуального повреждения, но именно он с наибольшей вероятностью позволит сохранить срок службы моста, поддерживать тяговые характеристики и предотвратить повторные расходы на ремонт при тяжелой коммерческой эксплуатации.
