Износ тормозного барабана грузового автомобиля: пределы контроля и предупреждающие признаки необходимости замены

Гружёный грузовик заезжает на площадку после длительного спуска, и водитель сообщает о слабом уводе при торможении. При обходе автомобиля один колёсный узел пахнет горячее остальных. Снаружи барабан может по-прежнему выглядеть целым, поэтому возникает соблазн выпустить автомобиль и «понаблюдать за ним». Именно в этот момент износ тормозного барабана тяжёлого грузовика становится практической проблемой технического обслуживания, а не просто деталью ремонта в мастерской.

Тормозной барабан может постепенно терять рабочий материал, получить термические повреждения после одного серьёзного случая перегрева или деформироваться вследствие неправильной регулировки тормозов либо неисправности колёсного узла. Любое из этих состояний может снизить стабильность торможения, ускорить износ накладок, вызвать вибрацию и превратить плановую проверку в незапланированный ремонт на дороге. Наиболее безопасное решение нельзя принимать только по внешнему виду. Оно основывается на повторяемой методике проверки, измеренных предельных значениях и чётком правиле, определяющем, когда замена является единственным разумным вариантом.

Начинайте с жалобы, а не только с барабана

Когда автомобиль поступает с симптомами, связанными с тормозами, барабан следует проверять в контексте всего колёсного узла. Изношенный барабан часто является видимым следствием другой неисправности. Если эта неисправность останется, установка нового барабана может лишь отсрочить следующий отказ.

Распространённые причины для проверки включают вибрацию рулевого колеса при торможении, пульсацию педали тормоза, снижение уверенности в торможении, повторяющееся ослабление торможения на спусках, неравномерный износ накладок, перегрев колёсного узла или увод грузовика в сторону при нажатии тормозов. Некоторые симптомы более заметны при высокой нагрузке или после многократных торможений. Другие обнаруживаются только при периодической разборочной проверке, когда накладки и поверхность барабана можно осмотреть непосредственно.

Перед снятием компонентов зафиксируйте проблему в практических терминах: какая ось затронута, возникает ли неисправность на холодных или горячих тормозах, меняется ли она в зависимости от нагрузки и выполнялись ли недавно работы с тормозами, ступицей, подшипниками или подвеской. Эта краткая запись помогает отличить истинную проблему барабана от ослабленных подшипников, загрязнённых накладок, неправильной регулировки, заедающего исполнительного механизма или вибрации, связанной с шинами.

Не оценивайте пригодность к эксплуатации по наружной поверхности

Наружная часть тормозного барабана может выглядеть нормально, тогда как тормозная поверхность стала чрезмерно расточенной, конической, покрытой термическими трещинами или задирками. И наоборот, лёгкое изменение цвета поверхности не означает автоматически, что барабан неисправен. Внимания требуют рабочая фрикционная поверхность, зона крепления барабана и его конструктивное состояние.

После безопасной подготовки колеса и тормозного узла к осмотру удалите рыхлую пыль и загрязнения утверждённым способом. Избегайте методов, при которых тормозная пыль распространяется в воздухе. Когда фрикционная поверхность доступна для осмотра, перед использованием измерительных инструментов проверьте следующие признаки:

• Глубокие задиры или канавки: Неглубокие следы можно оценивать по сервисным рекомендациям изготовителя барабана, однако канавки, за которые цепляется ноготь, или следы контакта металла с металлом требуют особого внимания.
• Термические трещины: Мелкие поверхностные трещины могут появляться после термических циклов. Важны их рисунок, глубина и расположение. Трещины, распространяющиеся к кромкам, зонам крепления или конструктивным участкам, серьёзнее поверхностных следов.
• Синие, фиолетовые или тёмные следы перегрева: Сам по себе цвет не является критерием выбраковки, но указывает, что перегрев мог изменить поверхность или форму барабана.
• Твёрдые пятна: Локально упрочнённые участки могут вызывать неравномерное трение и резкое схватывание тормозов. Они могут ощущаться как неравномерная реакция педали или вибрация.
• Трещины вокруг отверстий под болты, центрирующих зон или наружного обода: Это не косметические дефекты. Конструктивные трещины, как правило, требуют вывода детали из эксплуатации.
• Кромочные буртики: Выраженный выступ возле края фрикционной дорожки может указывать на существенный износ или на то, что накладка неправильно контактировала со всей поверхностью.

Распространённая ошибка — сосредоточиться только на барабане и не проверить накладки. Повреждённая накладка, сломанная заклёпка, заклинившая тормозная арматура или тормоз, который неправильно отпускает, могут быстро повредить барабан. Если толщина накладки допустима, но износ сосредоточен на одном конце, до решения о том, что барабан является первопричиной, проверьте выравнивание, опорные точки, ролики, движение тормозного вала и регулировку.

Измерение диаметра: пределом является указанное на барабане максимальное значение, а не предполагаемая цифра

Наиболее важной размерной проверкой тормозного барабана тяжёлого грузовика является внутренний диаметр. Для каждой конструкции барабана изготовитель устанавливает максимально допустимый диаметр расточки или выбраковки. Этот предел может быть отлит на барабане, нанесён штампом, указан в документации на изделие или в сервисной информации автомобиля. Его нельзя заменять общим значением, взятым для другой оси, размера барабана или области применения.

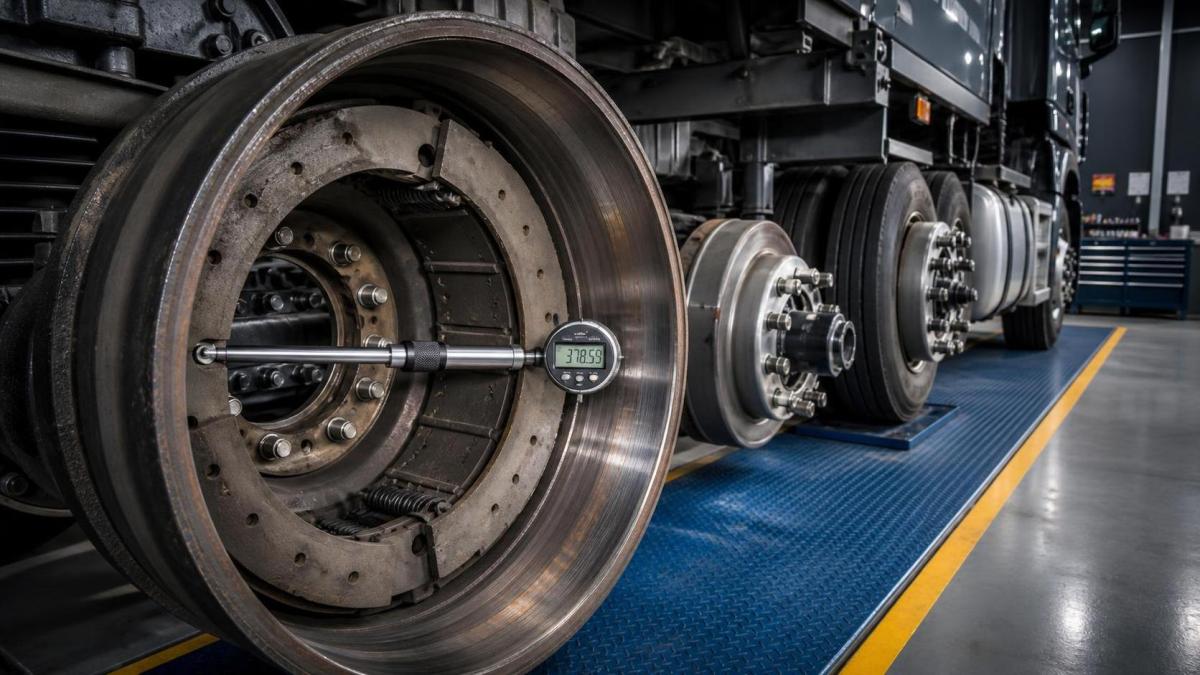

Измеряйте подходящим внутренним микрометром, калибром для барабанов или откалиброванным прибором для измерения отверстий. Рулетка недостаточно точна для такого решения. Выполняйте измерения в нескольких точках по окружности и на нескольких глубинах по ширине фрикционной поверхности. Такой подход выявляет три разные проблемы:

• Общий диаметр: Показывает, приблизили ли износ или механическая обработка барабан к допустимому максимальному диаметру либо превысили его.
• Овальность: Показывает, изменяется ли диаметр барабана при перемещении измерительного прибора по окружности.
• Конусность: Показывает, отличается ли диаметр между внутренней и наружной частями фрикционной дорожки.

Записывайте наибольшее показание, а не только среднее значение. Барабан с одним допустимым измерением и одним превышающим размер показанием не становится пригодным только потому, что среднее значение ниже. Сравните наибольший измеренный диаметр с точным максимальным диаметром для данного барабана. Если результат превышает предел, барабан следует заменить. Если результат очень близок к пределу, оцените оставшийся запас вместе с состоянием поверхности и вероятностью того, что механическая обработка снимет дополнительный материал.

Измерение также должно быть достоверным. Загрязнённая поверхность, накопившаяся ржавчина, прибор, удерживаемый под углом, или непроверенный инструмент могут привести к вводящим в заблуждение результатам. Очистите зону контакта, подтвердите состояние инструмента и повторите сомнительное измерение. Если внутренний процесс требует прослеживаемости, укажите идентификацию барабана, положение оси, точки измерения, использованный инструмент и лицо, выполнившее проверку.

Когда проточка имеет смысл — и когда нет

Проточка может восстановить пригодную рабочую тормозную поверхность только тогда, когда барабан остаётся конструктивно исправным и до предельного диаметра сохраняется достаточный запас материала. Она не является решением для каждого дефекта. При принятии решения необходимо учитывать количество материала, которое потребуется снять для очистки поверхности, а не только текущий размер.

Если единственной проблемой являются неглубокие задиры и у барабана имеется достаточный остаточный допуск, механическую обработку можно рассмотреть согласно применимым сервисным рекомендациям. После обработки поверхность должна оставаться в пределах допустимого диаметра и быть пригодной для используемого материала накладок. Барабан, требующий глубокой проточки для удаления термических повреждений, глубоких канавок или значительной конусности, может оказаться слишком близко к пределу, чтобы быть разумным кандидатом.

Замена обычно является более безопасным решением при наличии конструктивных трещин, чрезмерного диаметра, значительной деформации, признаков повторяющегося перегрева, серьёзных твёрдых пятен или повреждений, которые невозможно устранить без превышения допустимого размера. Барабан также следует заменить, если его состояние не позволяет обеспечить предсказуемую приработку новых накладок.

Не смешивайте решения о замене с решениями, принятыми из соображений удобства. Замена только одного барабана на оси может быть уместной в некоторых ситуациях технического обслуживания, однако перед возвратом грузовика в эксплуатацию следует оценить баланс торможения, состояние сопряжённых компонентов и требования по обслуживанию автомобиля. Соответствие типа барабанов, фрикционных характеристик и условий установки на одной оси помогает избежать неравномерной реакции.

Предупреждающие признаки, при которых замену нужно перенести с «потом» на «сейчас»

Некоторые состояния почти не оставляют места для наблюдения. Выведите автомобиль из обычной эксплуатации и организуйте квалифицированную проверку, если на барабане имеются видимая трещина, разрушенный участок, явные признаки сильного перегрева или повреждения от контакта металла с металлом. То же относится к случаю, когда измеренный диаметр превышает указанное максимальное значение.

Другие предупреждающие признаки требуют быстрой диагностики, поскольку могут привести к повреждению барабана, даже если он ещё не достиг предела выбраковки. К ним относятся повторяющийся более сильный нагрев одного колёсного узла по сравнению с аналогичными позициями, необычный дым или запах после обычного торможения, исполнительный механизм, который не отпускает должным образом, постоянное подтормаживание или усиливающаяся вибрация при торможении. Продолжение эксплуатации в этих условиях может перегреть исправный барабан и повредить накладки, сальники ступицы, подшипники и сопутствующую арматуру.

Резкое изменение после тормозных работ также следует воспринимать серьёзно. Если после установки новых накладок, барабанов, ступиц или выполнения регулировочных работ у автомобиля появляется увод, шум или пульсация, проверьте детали сборки, а не предполагайте, что деталям нужно время для приработки. Неправильная установка арматуры, загрязнённые фрикционные поверхности, неверная регулировка или несоответствующие компоненты могут вызвать симптомы, похожие на износ барабана.

Практическая последовательность проверки в мастерской

Последовательный подход снижает вероятность пропущенных дефектов и упрощает последующее объяснение принятых решений. Начните с фиксации автомобиля, соблюдения применимых процедур подъёма и снятия колеса, а также дайте перегретым компонентам остыть. Перед разборкой изучите сообщение водителя и историю недавнего обслуживания.

1. Осмотрите колёсный узел на наличие признаков утечки смазки, ослабленной регулировки, повреждённой арматуры или необычного теплового воздействия.
2. Проверьте состояние и характер износа накладок. Ищите остеклование, трещины, загрязнение, ослабленный материал и неравномерный контакт по рабочей поверхности накладки.
3. Очистите и визуально осмотрите всю фрикционную поверхность барабана, включая кромки и зоны крепления.
4. Измерьте внутренний диаметр в нескольких местах и сравните наибольшее показание с максимальным пределом, установленным для конкретного барабана.
5. Оцените овальность и конусность по зафиксированным измерениям. Если любой из показателей превышает применимую спецификацию, выясните первопричину.
6. Определите, разрешена ли коррекция поверхности и останется ли после неё достаточный запас материала. Если нет, замените барабан.
7. Перед сборкой устраните источник аномального износа: подтормаживание, неправильную регулировку, изношенные компоненты тормозного вала, смещение ступицы, люфт подшипников или загрязнение.
8. После сборки проверьте регулировку, вращение колеса и реакцию тормозов в соответствии с процедурой технического обслуживания автомобиля.

Полезно считать записи измерений частью ремонта, а не документацией, добавленной впоследствии. Чёткая запись обеспечивает единообразие между сменами и помогает выявлять закономерности, например повторяющиеся термические повреждения на определённом маршруте, в конкретном положении оси или при определённом интервале обслуживания.

Планирование запчастей важно, когда результаты проверки тормозов выявляют более широкий объём работ

Замена тормозного барабана иногда совпадает с более масштабным обслуживанием трансмиссии или колёсного узла, особенно когда автомобиль уже находится в ремонте для проверки. Организованное планирование ремонта предотвращает выбор несвязанных деталей только по внешнему виду, а не по области применения. Для автопарков и ремонтных предприятий, закупающих несколько компонентов для тяжёлой техники, идентификация изделия всегда должна быть привязана к конфигурации автомобиля и подтверждённым техническим требованиям.

Например, если для совместимых автомобилей планируется отдельный ремонт трансмиссии, описание детали следует тщательно проверить, а не считать её взаимозаменяемой:Коронная шестерня и ведущая шестерня 18/27 3463501739 для Mercedes-Benz Actros MP1 / MP2 & MAN TGA / TGM / F2000. Это отдельный компонент трансмиссии, а не замена тормозного барабана, но данный пример показывает, почему точное соответствие деталей важно, когда в течение одного сервисного окна выполняется несколько ремонтных задач.

Предотвращение следующего преждевременного выхода барабана из строя

Длительный срок службы барабана зависит не столько от одной проверки, сколько от контроля условий, вызывающих нагрев и неравномерный контакт. Регулировку тормозов следует проверять через соответствующие интервалы обслуживания. Накладки необходимо заменять до того, как изношенный фрикционный материал обнажит заклёпки или опорные пластины. Утечки смазки следует устранять быстро, поскольку загрязнённые накладки могут изменить характер трения и способствовать локальному перегреву.

Обратная связь от водителя также имеет значение. Сообщения об уводе, ослаблении торможения, вибрации, запахе гари или снижении эффективности следует фиксировать, пока детали ещё свежи в памяти. Краткое сообщение может направить обслуживающий персонал к развивающейся проблеме до того, как тормозной барабан тяжёлого грузовика достигнет состояния, требующего замены.

Основное правило простое: используйте собственный установленный предел барабана, выполняйте измерения более чем в одном месте и никогда не рассматривайте барабан отдельно от окружающей его тормозной системы. Барабан, находящийся в пределах допустимого диаметра, но работающий с подтормаживающими тормозами, не означает завершённый ремонт. Барабан с приемлемым цветом, но с конструктивными трещинами не пригоден для дальнейшей эксплуатации. Тщательная проверка превращает неопределённые симптомы в обоснованное решение по техническому обслуживанию и помогает сохранять предсказуемую эффективность торможения при высоких нагрузках.
